Yamaha Pacifica 112 mod

[krustok]

Täna sain lõpuks joonised valmis. Kui materjali on piisavalt lasen tremolo plate'i ka välja lõigata. Siin on ühtlane
Lülitid ja väikeelektroonika on ostetud ja nüüd on vaja vaid oodata, kuni pickguard valmis saab.
Otsustasin ka omale silla helipea ise valmis kerida. Sellega tegelen tõenäoliselt märtsis. Liivamäe poes on olemas Stewmaci Single Coil Kit ja sellest plaaningi alustada.

Lõplikud joonised on siin:




Vastavalt musta soovitusele proovisin, kas lülitid jäävad ette ja otsustasin nad igaks juhuks veidi silla poole viia. Seal on muud lülitid ka ja käsi hoiab sealt tihedamini eemale mängimise ajal.

[krustok]

Jõudsin vahepeal palju asju valmis.
*Esiteks sain uue pickguardi kätte, mis on valge. Kahjuks on toon veidi erinev varasemast valgest (uus on veidi valkjam) ning leidsin, et parem oleks vahetada valged nupud ja heliepa katted mustade vastu. Siis pole kahte eri tooni valget värvi.

*Teiseks tegin omale helipea. Mähise traadi sain Fadedi käest. Tal oli palju AWG41 (71 mikromeetrit) mähisetraati üle ajast, mil ta ehitas oma Telecasterit. Helipea jupid ostsin Liivamäe poest. Põhimõtteliselt on tegu Stew mac'i single coil kitiga. Helipea ehitamise pildid on tehtud telefoniga kuna polnud parasjagu paremat varianti.


Pressisin magnetid sisse puurpingiga sest netist loetu põhjal on haamriga seda üsna raske saavutada.


Pulgad tegin nii täpselt kui võimalik 11,11 mm paksuks.


Mähise keerasin peale käsitsi. Isa leidis ühelt tuttavalt vana mähise keermestamise seadme ning sellega läks asi üsna lõbusalt. Kuskil 6000 pööret sai peale umbes 40-50 minutiga. Vahepeal pidin paarsada pööret tagasi ka kerima. Kõik nurgad, mis võivad ette jääda tasub seetõttu siledaks lihvida.


Juhtmed leidsin mingi vana arvuti ülejääkide seast. Olid paraja paksusega. Lõpptakistus tuli üsna madal. Ainult 3,09 kOhmi. Olen seda kuulnud AWG41 kohta. Esiteks ei mahu teda nii palju ümber kerida. AWG42 peaks kuskil 9000 pööret ka kätte saama. Ise ei julgenud üle 6000 peale kerida. Väljund tundus täna hommikul proovides samas piisavalt tugev. Eks näis.

*Kolmandaks panin Fadedi abiga pilli kokku ka.


Töölaud enne kui ta sassi sai aetud.


Indrek võttis oma freesi kaasa ja siin on näha kuidas ta teeb ruumi lülitite jaoks.


Siin on näha varjestatud kere. Vaskteipide ülemineku kohad jootis Faded igaks juhuks veel üle ka. Üldiselt lasin ma Fadedil jootmise ise teha, et oleks kindlam. Ma pole selles väga osav oma värisevate kätega. Pickguard sai varjestatud alumiinium teibiga. Seda polnud vaja joota ning alumiiniumteip on oluliselt odavam.


Skeem tundub töötavat. Kui olime peale 6 tundi asjad kokku saanud tuli kuskilt meeletu kärin väljundisse. Ei tea siiani kust see tuleb. Täna hommikul võtsin pilli korra lahti ja proovisin uuesti. Hetkel tuleb signaal kenasti välja. Kui kruvisid puutuda tuleb väga õrn sirin signaali sisse. Peab veel uurima. Silla helipea juhtmed tuleb ümber pöörata veel. Ja volüümi pote töötab hetkel tagurpidi. (Poted muide on 500 kOhmised)


Pilt tänase seisuga. Nädala lõpuks loodan valmis saada ja siis saab ehk mõne demo ka üles panna.

[Faded]

Skeem tundub töötavat. Kui olime peale 6 tundi asjad kokku saanud tuli kuskilt meeletu kärin väljundisse. Ei tea siiani kust see tuleb. Täna hommikul võtsin pilli korra lahti ja proovisin uuesti. Hetkel tuleb signaal kenasti välja. Kui kruvisid puutuda tuleb väga õrn sirin signaali sisse. Peab veel uurima. Silla helipea juhtmed tuleb ümber pöörata veel. Ja volüümi pote töötab hetkel tagurpidi. (Poted muide on 500 kOhmised)

Ma olen üsna kindel, et kui see varjestuse ja signaalimaanduse vahel olev kondekas ära lühistada, siis kruvisid puudutades sirinat ei teki. Kruvid on ju varjestusega ühenduses ning igasugune takistus varjestuse ja maanduse vahel tähendab, et kogu üles korjatud müra ei juhita 100% maasse ära, vaid osa sellest lekib helipeadesse, signaalijuhtmetesse jne.

Tegelikult selle kondeka osas tulebki leida kompromiss ohutuse ja müra vahel. Suuremad kondeka väärtused lasevad igasuguse müra ja interferentsi paremini läbi, aga nt. elektrisüsteemi rikke tõttu kitarri väljundpistiku massiklemmile tekkinud 230 V vahelduvvoolu tuleb suurema tõenäosusega samuti läbi. Väiksemad väärtused blokeerivad paremini nii võrgupinget kui müra. Ega ideaalset lahendust ei olegi.

Või noh, ideaalne lahendus oleks kitarri varjestust mitte maandusest eraldada ning usaldada, et elektripaigaldise maandus on korralikult tehtud, aga see on Eestis hetkel veel üsna utoopiline.


Igatahes, muidu tundub täitsa kena. Must plastik läheb väga hästi punase kere ja valge pickguardiga kokku.

[served]

Väga vinge ettevõtmine teil!

[krustok]

Saime täna Fadediga pilli valmis. Suur tänu talle selle eest, et mind aitas. Ma arvan, et ka tema võib kinnitada, et pill kõlab suurepäraselt. Pilli väärtus on (vähemalt minu jaoks) nüüd oluliselt tõusnud. Ainuke elektroonika asi, mis alles jäi oli 5-way swich. Polnud mingit põhjust seda vahetada lihtsalt.
Lahedaima soundiga positsioon on silla ja keskmine helipea jadamisi ja faasist väljas. Kuigi sillahelipea takistus jäi üsna madalaks, annab ta välja hea soundi ja kui panna jadamisi keskmise helipeaga kokku saab ka päris korraliku humbuckeri laadse heli.
Mõned pildid ka:








Lähipäevil katsun ka mõned ägedad heliklipid ka ülesse panna. Pean veel harjuma erinevate soundidega.

[karlapoiss]

Väga ilus
Tekkis idee enda stratile samamoodi teha, uurisin youtuubist helinäiteid, päris huvitav tundus.

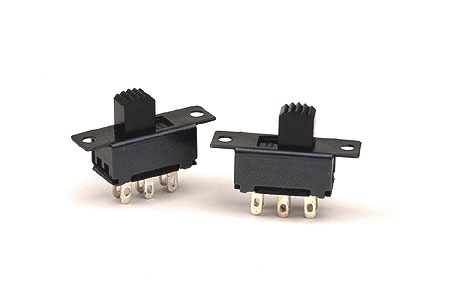

Kuid tekkis küsimus, et kas sellised lülitid sobivad?

[krustok]

Selliseid ma põhimõtteliselt kasutasingi.

[Faded]

Jep, heli poolest on pill väga mõnus, ja Ivo enda keritud sillahelipea soundib ka väga hästi.

[krustok]

Need on nüüd siis ilma lisa lülititeta helid. Ainult 5-way swich:
Clean
Distortion
Järjekord on selline: 1. Neck; 2.Neck + Middle; 3. Middle; 4. Middle + Bridge; 5. Bridge

Need on lisalülititega:
Clean
Distortion
Järjekord on selline: 1.Neck + Middle (faasist väljas); 2. Middle + Bridge (faasist väljas); 3. Middle + Bridge (jadamisi); 4. Middle + Bridge (jadamisi ja faasist väljas); 5. Middle + Bridge (jadamisi) + Neck; 5. Middle + Bridge (jadamisi ja faasist väljas) + Neck; 6. Bridge + Neck

Kogemata jäi välja Bridge + Middle + Neck...
Kitarr läks otse helikaarti ja sealt salvestasin Guitar Rig 4-jaga. Võimendi oli valitud JazzAmp, Lisatud oli väike kompressor, reverb ja shelving EQ. Distrotioniks oli Guitar Rigi Rati kloon.

Raske on normaalset demo teha sellest. Kui kellelgi on ettepanekuid, andke teada.

[krustok]

Õpin alles kitarri heliliselt tundma ja eile sain proovis ülimalt hea rütmisoundi kätte.
Lindistasin kodus üles kasutades oma GA5'te ja Boss ME-50.
Põhimõte on toonipote üsna maha keerata ja võimendil ka kõrgeid maha ja keskmisi üles.
http://krustok.planet.ee/failidekoht/ya ... /rythm.mp3
Koos kajaga saab ka toredaid asju teha:
http://krustok.planet.ee/failidekoht/ya ... /delay.mp3

Lindistatud võimendi eest mikriga helikaarti. Efekte pole lisatud. Lihtsalt valjusus on normaliseeritud.

[DexXxter]

Pickguardi lasid teha peedrol? Ma olen üritanud temaga ühendust saada, aga ta ei vasta radasõnumitele.

[krustok]

Ei. Ta tahtis suhteliselt kõrget hinda (400 kr). Mul oli joonis ka endal tehtud, nii et kui seda ka soovid siis vist läheb kallimaks. Iseenesest ei olekski väga hull olnud aga ma leidsin ühe isa tuttava, kes lasi oma firmas teiste asjade vahele ära teha. Rasmus Raal tegi ka mingihetk väga ägedaid custom disaini ja kunstiga pickguarde aga hetkel on ta Edinburghis.
